Breadboard verstehen: Aufbau, Verdrahtung & Praxis

Ein Breadboard (Steckbrett) ermöglicht lötenfreies Prototyping im 2,54 mm-Raster. Unter der Oberfläche verbinden Federkontakte Reihen und Stromschienen. Mit den richtigen Steckbrücken und einer sauberen Planung baust du Schaltungen schnell und zuverlässig auf.

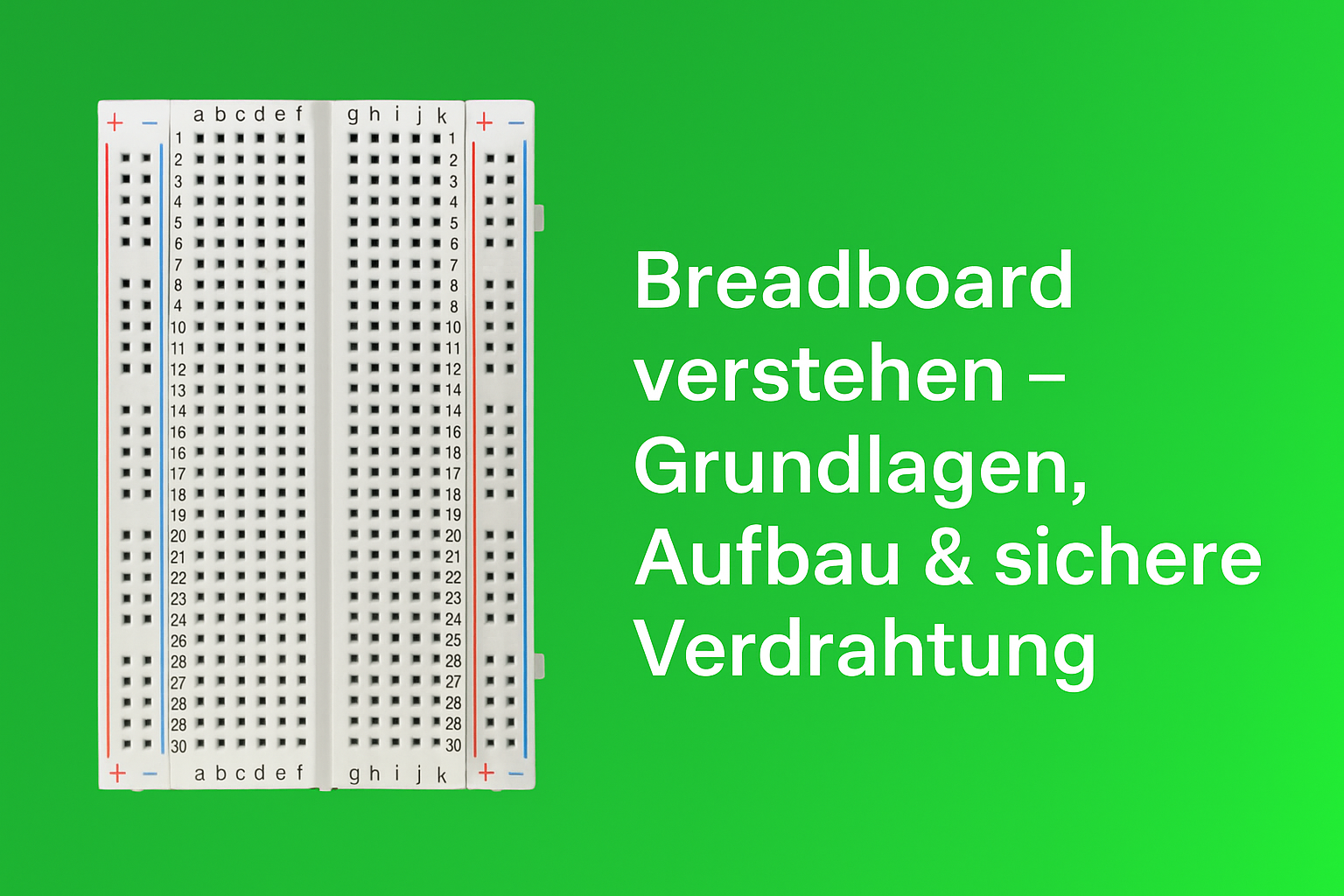

Anatomie eines Breadboards

• Kontaktreihen: Je fünf Löcher (a–e / f–j) sind horizontal elektrisch verbunden, getrennt durch die mittige IC‑Nut.
• Stromschienen: Seitliche + / −-Leisten verlaufen längs; bei manchen Modellen in der Mitte unterbrochen → durchmessen/verbinden!
• Raster: 2,54 mm; geeignet für DIP‑ICs, Through‑Hole‑Bauteile, Header, viele Module.
• Kontaktlimit: Für Logik/Signale top; für hohe Ströme/Leistungen ungeeignet.

Typische Größen

Steckbrücken & Kabel

• Massiver Draht (AWG 22–24) sitzt sicherer als flexible Litze.
• Farbcode hilft: Rot = +V, Schwarz = GND, Blau = I²C‑SDA, Gelb = SCL, Grün = Signal (nur Vorschlag – konsistent bleiben!).
• Dupont‑Kabel (m/f) für Boards/Module, kurze pre‑cut Brücken für Reihen.

Strom & Grenzen

• Kontaktfedern sind nicht für hohe Ströme gedacht (<≃1 A pro Schiene, eher deutlich darunter halten).
• Hohe Ströme/Leistung → lieber Schraubklemmen, Leiterplatten oder Klemmbretter nutzen.
• Hohe Frequenzen/Impedanz‑kritisch → steckbrettbedingte Kapazitäten/Induktivitäten beachten.

Arduino‑Beispiel: LED mit Vorwiderstand

Verdrahtung (Beispiel UNO): D13 → 220 Ω → LED Anode, LED Kathode → GND. Achte auf die Reihen – Widerstand und LED müssen in unterschiedlichen Reihen stecken.

const int LED = 13;

void setup() {
  pinMode(LED, OUTPUT);
}

void loop() {
  digitalWrite(LED, HIGH);
  delay(500);
  digitalWrite(LED, LOW);
  delay(500);
}


Testen & Messen

• Mit dem Multimeter Durchgang zwischen Stromschienen prüfen (manche sind segmentiert).
• GND‑Bus zuerst verlegen, danach Versorgung; farbig trennen.
• Lose Sitze? Stecker minimal biegen oder andere Reihe nutzen.

Typische Fehler & schnelle Checks

1. IC über die Nut falsch gesteckt → Pins kurzgeschlossen. IC‑Nut beachten!
2. Unterbrochene Stromschiene nicht gebridged → einzelne Teile ohne Versorgung.
3. Keine Vorwiderstände an LEDs → zu hoher Strom.
4. Zu lange/wilde Brücken → Übersprechen/Fehlersuche schwer. Kürzere, saubere Führung.
5. Hohe Lasten (Motor/Heizung) direkt am Breadboard → Kontaktbrand; stattdessen Klemmen/Leitungen nutzen.

Checkliste

• Layout vorab skizzieren (Reihen, Nut, Bus‑Schienen)
• Farbcode konsistent (Rot +V, Schwarz GND, …)
• GND‑Bus vollständig verbunden, +V sauber verteilt
• LEDs/ICs korrekt orientiert, Vorwiderstände vorhanden
• Ströme <= Breadboard‑Grenzen, Messpunkte vorgesehen

Fazit

Mit etwas System sind Breadboards perfekte Trainingsfelder für Elektronik: schnell, flexibel, übersichtlich. Saubere Stromschienen, kurze Brücken und ein konsistenter Farbcode ersparen dir 90 % der Fehlersuche.

Tipp: Fixiere das Breadboard (Klebepad/Schrauben) und nutze kürzere, starre Brücken – das macht Aufbauten robust und transportfähig.
